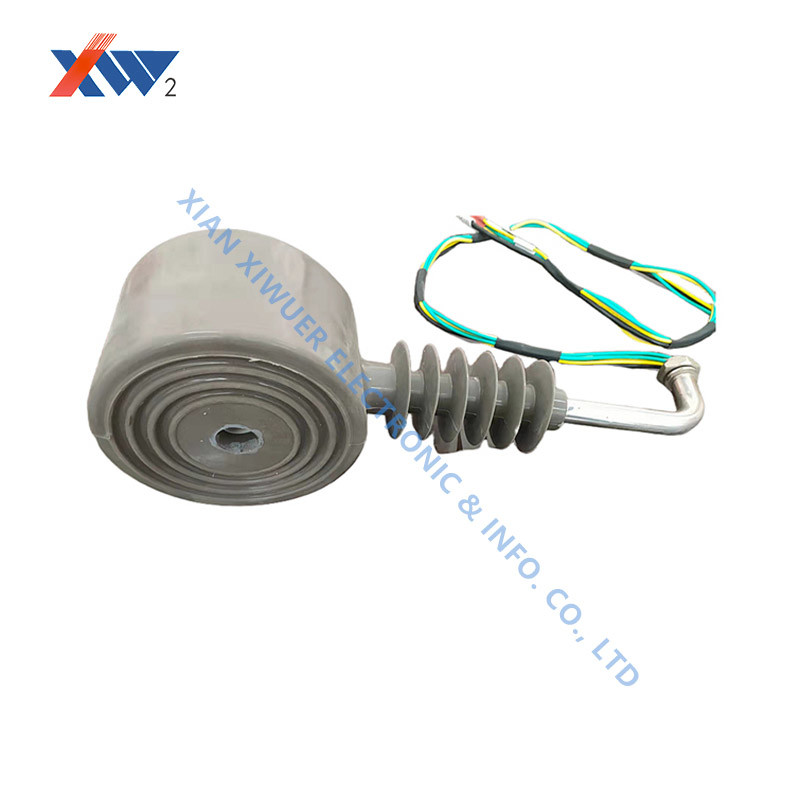

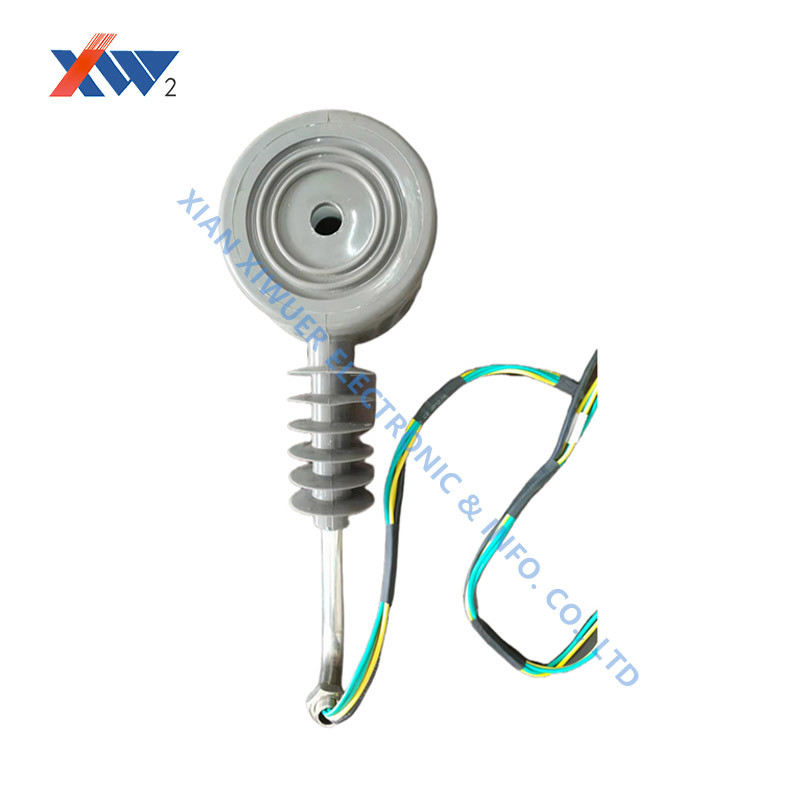

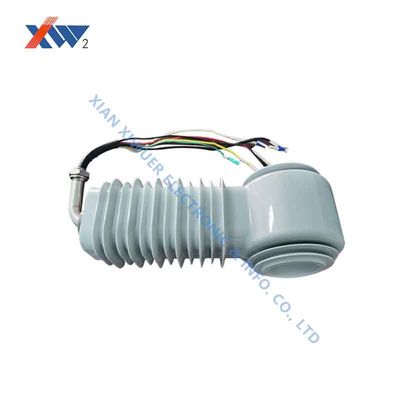

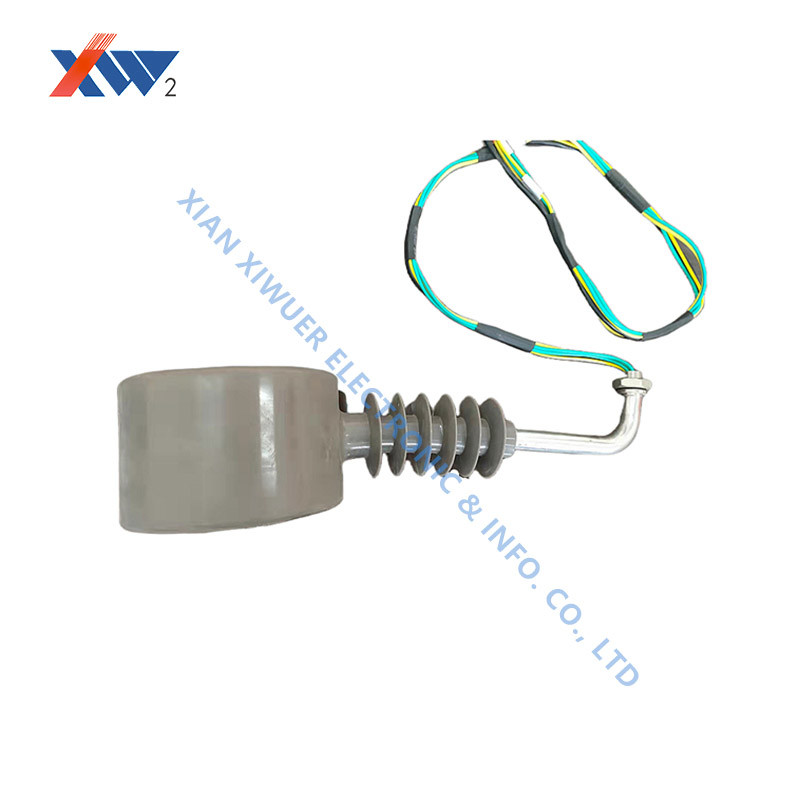

10kV kapasitif gerilim dedektörü

10kV Dış Mekan Elektromanyetik Transformatör Davul Çubuğu Kombine Gerilim ve Akım Sensörü Vakum Devre Kesici İçin

Teknik Parametre

1. Gerilim sensörünün temel elektriksel performansı:

• Gerilim sınıfı: 12/48/90 KV
• Hassasiyet seviyesi: faz sırası gerilimi: 0.5/3P; sıfır sırası gerilimi: 1/3P (2%~190%Un)
• Kısmi deşarj: <5 PC (14.5KV)
• Gerilim oranı: 10KV/√3:3.25V/√3:6.5V/3
• Ortam sıcaklığı: -40~+70℃
• Çalışma frekansı: 50Hz
• Nominal yük: 2 MΩ

2. Akım sensörünün temel elektriksel performansı:

• Gerilim sınıfı: 12/48/90 KV
• Nominal akım: faz akımı: 600A/1V; sıfır sırası akımı: 20A/0.2V;
• Hassasiyet sınıfı: faz akımı: koruma 5P10; ölçüm/ölçme 0.5S; sıfır sırası akımı: 1 (1%~120%)
•  Koruma sınıfı 10P
• Nominal yük: 20KΩ;
• Çalışma frekansı: 50Hz
• Sekonder terminalin toprağa dayanma gücü frekans dayanım gerilimi: 3KV (1dk);

3. Güç alma cihazının temel elektriksel performansı:

• Gerilim sınıfı: 12/48/90 KV;
• Elektrik gücü: 3~20VA (27VDC) isteğe bağlı; kısmi deşarj: <20pc (14.5kv)
• Dayanım gerilimi: 48KV(1 dk)

Uygulama

ZW32 ve diğer dış mekan direğe monte vakum devre kesicilerle, 10kV nominal gerilime sahip güç sistemlerinde kullanım için uygundur.

Boyut
