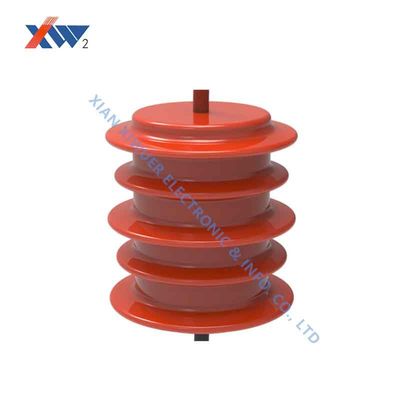

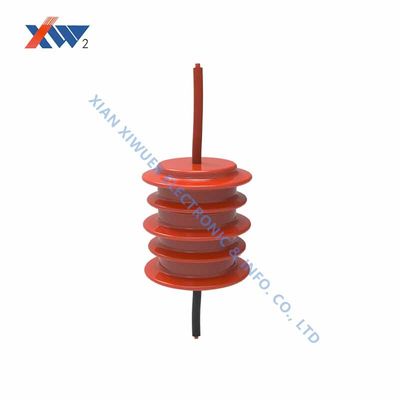

12KV Kapasitif Gerilim Dedektörü Ölçüm Devre Kesici Trafo Canlı Hat Sensör Ünitesi

Halka ızgara dolaplarında, devre kesicilerde kullanılan OEM/ODM 10KV/12KV Faz Sırası Ölçüm Trafosu

giriiş

Kapasitif gerilim ölçme ve koruma trafosu, 12KV kolonlardaki anahtarlar, halka ızgara dolapları, devre kesiciler vb. gibi komple ekipman setlerinde yaygın olarak kullanılan, kapasitans bölme gerilimi ilkesine göre tasarlanmış bir elektronik transformatördür. faz sırası voltaj ölçümünün bir fonksiyonu.

Elektrik parametreleri

• 8~12KV voltaj zamanla değişen oran doğruluğu: 3P;

• Faz sırası voltaj oranı derecesi: 10/√3 KV /3.25/√3 V

• 8~12KV voltaj zamanla değişen oran doğruluğu: 0,5;

• Çevresel dayanım sıcaklığı: -40 °C ~ +70 °C;

• Anma frekansı: 50HZ;

• Nominal yük: 5.1MΏ;

• Sistem anma gerilimi: 10KV/12KV;

• Kısmi deşarj: 5PC

• Dayanma gerilimi: İki dakika boyunca 42KV AC;

• Yıldırım çarpması: Her biri 15 kez 75KV;

• Güç frekansı: 48KV/1dk

​

Elektrik İlkeleri

1. Bu ürün serisi, kapasitif voltaj bölümü ilkesine dayanmaktadır.Her transformatöre aynı anda bir grup kapasitör yerleştirilir ve transformatör ölçüm için kullanılır;
2. Üç transformatörü üç fazlı bir ölçüm işlevi olarak birleştirin;
3. Ürün devre şemasında gösterildiği gibi, Ua, Ub, Uc üç fazlı ölçümdür, düşük voltajlı kondansatör transformatöre yerleştirilmiştir ve harici sinyal çıkışı doğrudan bağlanabilir (iki çekirdekli blendajlı tel, bir çekirdek topraklama, diğeri sinyal çıkışı)

​

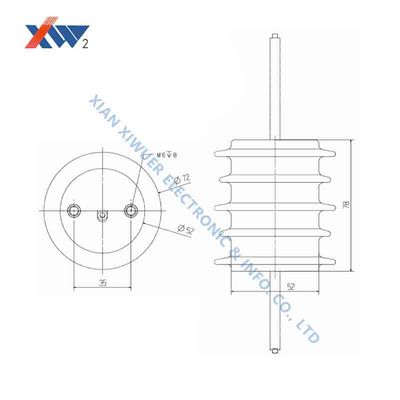

1. Çap: 78mm;Yükseklik: 120mm;
2. Yüksek voltaj giriş tarafı: vida M8*8mm;
3. Alçak gerilim çıkış tarafı: 1 topraklama ve 2 sabitleme vidası: M10*12.5mm;Sıfır sıra ve faz sırası sinyal vidası: M6*6mm;4, döken derinlik: 8.5mm

ŞİRKET GENEL BAKIŞI

   Xian Xiwuer Elektronik ve Bilgi.Co., Ltd., Xi'an şehri, Beiguan'da yer almaktadır.4000'lik bir alanı kaplayacak㎡2300 çalışanı ve yaklaşık 580 teknisyeni ile 135 mühendis, 21 üst düzey mühendis bulunmaktadır.Şirketin toplam varlıkları 315 milyon RMB Yuan, sabit varlıkları 137 milyon RMB Yuan'dır, bu büyük bir kuruluştur ve esas olarak elektronik bileşenler üretmekle uğraşmaktadır.Şirket, Varistor, SPD'nin en büyük üretim ölçeğine sahiptir.(Dalgalanma Koruyucu Cihaz)veHV Seramik KapasitörÇin'de, aşağıdaki ana ürünlerle:

1. Varistörler ve SPD

4.termistör

       Ana üretim hattı bird muayene ekipmanı ve enstrümanı Japonya, Amerika, Belçika ve İsviçre vb. Ülkelerden ithal edilmektedir. Önde gelen iki ürünün yıllık üretim kapasitesi, Çin'de yaklaşık %10'luk pazar tutma oranı ile sırasıyla 5 milyon adet ve 150 milyon adete ulaşmıştır. ve sürekli teknik yenilik ile sırasıyla %30.Şirketin ürettiği Varistörler ve SPD, ABD'de Hindistan ve GE gibi müşterilerle Japonya, ABD, Hong Kong vb. gibi birçok ülke ve bölgeye ihraç edilerek uluslararası pazarda büyük bir itibar kazandı.Zaten Kore'de LG şirketine büyük miktarda ve ayrıca İspanya ve Hindistan'a satılmaktadır.

Sadece ürün kalitesi ve teknik kapasitesi değil, aynı zamanda modellerin eksiksizliği de Çin'de lider konumdadır.Ana ürünler CCEE, UL, VDE ve TUV onayına sahiptir.Kalite sistemi, 1992'den beri ISO9000'in gereksinimlerine göre kuruldu ve Temmuz 1994'te DNV Uluslararası Organizasyonu tarafından ISO9002 onayını geçti, daha sonra 2000 yılında İngiliz organizasyonu tarafından ISO9001 sertifikası aldı, o zamana kadar ikimiz de onaylanan ilk kişiyiz. Çin'in kuzeybatı bölgesinde ISO9000 sertifikası ve aynı meslek.Tüm ardışık periyodik denetimleri geçtik ve Ağustos 1997'de Hollanda'da kayıtlı yeni sertifikayı sorunsuz bir şekilde aldık;kalite sistemi sürekli güçlendirilir ve tamamlanır.Ayrıca ISO18000 sertifikası aldık.

Mükemmel kalite güvence kapasitemiz, teknik geliştirme kapasitemiz ve zengin üretim deneyimlerimiz temelinde, yurtiçi ve yurtdışındaki müşterilerimize en uygun fiyat ve en kısa teslimat süresi ile memnun mal ve hizmet sağlayabileceğimize inanıyoruz.
