TT TN Sistemi Modüler Aşırı Gerilim Koruma Cihazı 1 1 Devre Tek Fazlı Enerji Hattı Paratoner

TT ve TN sistemleri için tasarlanmış bu 1P+NPE aşırı gerilim koruma cihazı, 230V'ta L-N ve N-PE hatlarını korumak için 1+1 devresi kullanır. 20kA nominal ve 40kA maksimum deşarj akımını, 1.5kV'a kadar koruma ve 25ns tepki süresi ile yönetir. 35mm DIN ray ünitesi TN-S kabinetlerine uyar.

Ürün Genel Bakışı

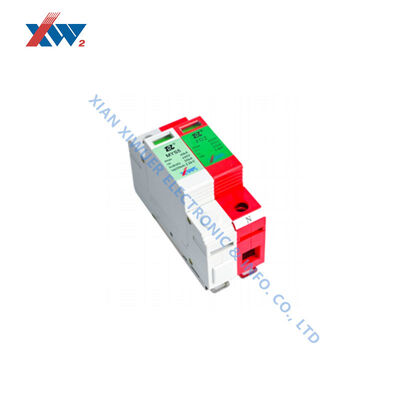

MYS5-385/20-1P+NPE serisi Aşırı Gerilim Koruma Cihazı (SPD) , düşük voltajlı güç dağıtım sistemleri için özel olarak tasarlanmış yüksek performanslı bir yıldırım koruma ve aşırı gerilim koruma cihazıdır. Bu ürün, EN 61643-11 ve IEC 61643-11 standartlarına sıkı sıkıya uymakta olup, Sınıf 2 / Sınıf II (Tip 2) aşırı gerilim koruma cihazı olarak sınıflandırılmaktadır. Nominal AC voltajı 230V (50/60Hz) olan 1P+NPE kablolama konfigürasyonuna sahiptir. L-N ve N-PE hatlarını etkili bir şekilde koruyarak tek fazlı TN-S ve diğer topraklama sistemleri için uygun hale getirir ve aşağı akım ekipmanları için güvenilir bir yıldırım koruma bariyeri sağlar.

Mükemmel Elektriksel Koruma Performansı

Temel elektriksel parametreler açısından, bu seri üstün deşarj ve voltaj sınırlama yetenekleri sergiler. Hem L-N hem de N-PE hatları için nominal deşarj akımı (In, 8/20μs) 20kA'ya kadar, maksimum deşarj akımı (Imax) ise 40kA'ya ulaşarak güçlü yıldırım dalgalanmalarına veya güç şebekesi aşırı gerilim etkilerine kolayca dayanmasını sağlar. Voltaj koruma seviyesi açısından, L-N kutbu ≤1.9kV'ta, N-PE kutbu ise ≤1.5kV gibi düşük bir seviyede kontrol edilerek artık voltajın güvenli bir aralıkta bastırılmasını sağlar. Dahası, ürün son derece hızlı tepki sürelerine sahiptir: L-N için ≤25ns ve N-PE için ≤100ns. Geçici aşırı gerilim oluştuğu anda hızla iletim ve deşarj yaparak hassas ekipmanları korur.

Sağlam Fiziksel Tasarım ve Çevresel Uyumluluk

Bu SPD serisinin tasarımı, endüstriyel ve sivil dağıtım kutularının kurulum gereksinimlerini tam olarak göz önünde bulundurur. Ürün standart 35mm DIN ray montajını (EN 60715'e göre) kullanır. Muhafaza, UL 94 V-0 alev geciktirici derecesine sahip termoplastik malzemeden yapılmıştır ve IP20 koruma derecesine sahiptir, bu da iç mekan kurulumu için uygundur. Geniş bir çalışma sıcaklığı aralığına sahiptir ve -40℃ ila +70℃ arasındaki aşırı ortamlarda kararlı bir şekilde çalışabilir. Kablolama için, 1.5mm² ila 35mm² (çok telli tel) / 25mm² (esnek tel) iletken kesitlerini destekler. Terminaller, 3.0Nm±10% önerilen tork değerine sahip M5 vidalar kullanır ve kullanışlı rutin kontrol ve bakım için net yeşil/kırmızı çift renkli çalışma durumu ve arıza gösterge penceresine sahiptir.

Akıllı İzleme ve Farklılaştırılmış Avantajlar (NS Sürümü)

Bu seri iki isteğe bağlı model sunar: standart sürüm (MYS5-385/20-1P+NPE) ve akıllı uzaktan sinyalizasyon sürümü (MYS5-385/20-1P+NPE (NS)). Her ikisi de temel yıldırım koruma parametrelerinde tamamen aynıdır, ancak (NS) sürümü ek olarak yüzer anahtar kontaklı bir uzaktan sinyalizasyon terminali ile donatılmıştır. Bu uzaktan sinyalizasyon arayüzü, 125VAC/1A AC anahtarlama kapasitesini ve 30VDC/0.5A DC anahtarlama kapasitesini (bağlantı teli kesiti: 0.2mm², M2 vida, tork 0.25Nm) destekler. Bu uzaktan sinyalizasyon fonksiyonu aracılığıyla, operasyon ve bakım personeli, SPD'nin arıza durumunu (bozulma veya arıza gibi) uzaktan bir izleme sistemine veya alarm cihazına ileterek yıldırım koruma ekipmanlarının akıllı ve uzaktan yönetimini sağlayabilir. Bu, özellikle insansız baz istasyonları ve endüstriyel otomasyon kontrol kabinetleri gibi sistem güvenilirliği için son derece yüksek gereksinimlere sahip senaryolar için uygundur.
