Yüksek Voltajlı Seramik Kondensatör Çubuğu (VDIS Keramik), ultra düşük kısmi boşaltma ve yüksek yalıtım direnci olan 3.6kV ∼ 40.5kV Sistemler için

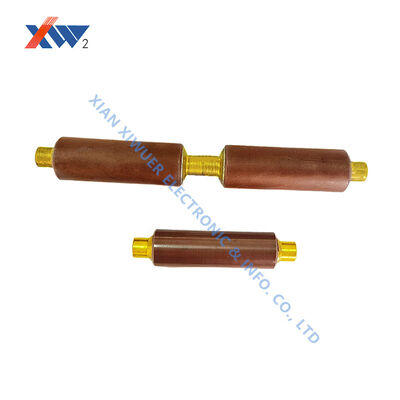

  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
Menşe yeri XIAN, ÇİN
Marka adı XIWUER
Sertifika ISO9001,ISO14001,ISO45001,CCC
Model numarası CT8-2-24kV-500pF
Min sipariş miktarı 100
Fiyat pazarlık edilebilir
Ambalaj bilgileri karton
Teslim süresi 25~30 iş günü
Ödeme koşulları L/C,T/T
Yetenek temini Yılda 3.000.000 adet
Ürün ayrıntıları
Montaj Tipi Delikten Gerilim Değeri 2000V
Çalışma sıcaklığı aralığı 50°C~+125°C Kapasite 10pF ila 1μF
Boyut Uzunluk: 22,0 mm Gerilime dayanıklı 70kV ,50Hz ·1dk
Ödeme Koşulları 100V ila 10kV dielektrik kayıp 1V，1KHz (20-25)℃ < 0,0040
Hayat 10 yıl Uygulamalar Yüksek gerilim güç kaynakları, darbe devreleri, tıbbi ekipman
Ürün adı Yüksek Voltajlı Seramik Kondansatör Kurşun Tel Φ0.48mm
Başvuru sır, boya, zirkonya silikat kapasitans 1V ,1kHz ,(20-25)℃ 150PF±10%
Fesih Kalay/Kurşunlu veya Kurşunsuz
Mesaj bırakın
Ürün Açıklaması
Yüksek Gerilim Varlığını Belirleyen Cihazlar için Seramik Kondansatör Çubukları (VDIS Seramik) | 3.6kV–40.5kV
Ürüne Genel Bakış

Yüksek performansımızseramik kapasitör çubukları (VDIS seramikleri)orta gerilim (MV) şalt sisteminde yüksek gerilim varlığını gösteren cihazlar (VPIS/VDIS) için hassas şekilde tasarlanmış çekirdek bileşenlerdir. 3,6kV ila 40,5kV sistemlerin katı taleplerini karşılamak üzere tasarlanan bu çubuklar, ultra düşük kısmi deşarj, kararlı yalıtım direnci ve güvenilir uzun süreli çalışma ile doğru voltaj algılamayı sağlar.

Yüksek dereceli seramik dielektrik malzemelerden üretilen VDIS çubuklarımız tutarlı kapasitans değerleri, düşük dielektrik kaybı ve mükemmel sıcaklık stabilitesi sunarak onları hem iç hem de dış mekan OG ekipman montajları için ideal kılar.

Temel Özellikler
  • Gerilim aralığı:3,6kV ila 40,5kVtüm yaygın MV uygulamalarını kapsayan
  • Ultra düşük kısmi deşarj: Belirtilen test gerilimlerinde ≤ 10pC (1,1× nominal gerilimde 5pC'ye kadar)
  • Son derece düşük dielektrik kaybı: ≤ 0,0040 (1kHz, 1V'de test edilmiştir)
  • Yüksek izolasyon direnci: ≥ 1,0×10⁵ MΩ (1VDC / 1 dak)
  • Mükemmel yıldırım darbesine dayanma kapasitesi (185kV tepe noktasına kadar)
  • Sıcaklık özellikleri: 2D4 (Y5T), 2B4 (Y5P), DL serisi mevcuttur
  • Özel vida dişi seçenekleri: M4, M5, M6, M8, M10, M12, M16
  • Talep üzerine özel boyutlar ve kapasite değerleri mevcuttur
  • UyumluDL/T538-2006VeJB/T10305-2001standartlar
Uygulamalar
  • Yüksek gerilim varlığını gösteren cihazlar (VPIS/VDIS)
  • Kapasitif voltaj sensörleri ve voltaj bölücüler
  • Orta gerilim (MV) şalt sistemi, halka ana üniteleri (RMU'lar) ve hücreler
  • Epoksi döküm enstrüman transformatörleri
  • 3,6kV / 7,2kV / 12kV / 24kV / 40,5kV güç dağıtım sistemleri
Teknik Özellikler
Parametre Detaylar
Nominal Gerilim 3.6kVAC, 7.2kVAC, 12kVAC, 24kVAC, 40.5kVAC
Nominal Kapasite Aralığı 4pF ila 500pF (özelleştirilebilir)
Dielektrik Kaybı ≤ 0,0040 (1kHz, 1V ±0,2V)
Yalıtım Direnci ≥ 1,0×10⁵ MΩ (1VDC / 1 dak)
Kısmi Deşarj ≤ 10pC / ≤ 5pC (belirtilen test voltajlarında)
Yıldırım Darbesine Dayanım 40kV ila 185kV (1,2/5μs dalga)
Test Standardı DL/T538-2006, JB/T10305-2001
