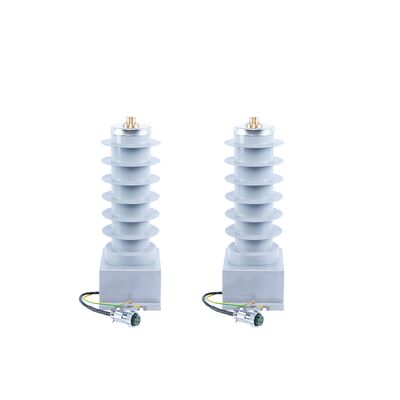

220VAC±10% Çıkış Voltajlı, IP67 Su Geçirmez Seviyeli ve Akıllı Şebeke Voltaj Bölücü İçin Yalıtkan Reçine Dökümlü Yüksek Gerilim Kapasitör Güç Kaynağı
Ürün ayrıntıları
| Vurgulamak | 220VAC±10% Çıkış Gerilimi Yüksek Gerilim Kondansatörü,IP67 Su Geçirmez Seviye Güç Kaynağı,Yalıtım Reçine Saksı Akıllı Şebeke Gerilim Bölücü |
||
|---|---|---|---|
Ürün Açıklaması
Akıllı Şebeke Voltaj Bölücü
Ürün Genel Görünümü
Güç kaynağı, yüksek gerilim ucunu doğrudan cihaza bağlayan ve çıkış ucundan elektrik enerjisi elde eden bir güç kaynağı cihazıdır.Temel olarak kondansör biriminden ve elektromanyetik birimden oluşur.Elektromanyetik birim bir ara transformatör ve bir harmonik ortadan kaldırma devresini içerir.
Elektrik Performansı Endeksi
| Seri numarası | Kategori | Birim | İndeks |
|---|---|---|---|
| 1 | Çıkış Voltajı | V | 220VAC ± 10% |
| 2 | Çıkış Gücü | W | 10 |
| 3 | Çalışma sıcaklığı | oC | -40~+70 |
| 4 | Kondansatör boyutu | mm | Φ129*330 |
| 5 | Ana Boyut | mm | 186*135*75 |
| 6 | Sıcaklık dağıtım yapısı | - | İzole edici reçineler |
| 7 | Paket Yapısı | - | Plastik ve Metal Kabuk |
| 8 | Su geçirmez seviyesi | - | IP67 |
Çalışma prensibi
Devre bloğu diyagramı aşağıdaki resimde gösterilmiştir. Resimde, kondansatör C, yüksek voltajlı güç alma kondansatörü ve T, güç alma transformatörüdür.Bu iki bileşen C-L güç alma modunu oluştururBu yöntemin avantajı, gücünün büyük olması ve toplam haciminin küçük olmasıdır.
Blok diyagramı ve terminal açıklaması
Şirketimiz tarafından üretilen yüksek voltajlı güç kaynağı, büyük güç alımının, esnek kombinasyonun ve geniş güç ve voltaj kapsamının avantajlarına sahiptir.Birincil ve ikincil füzyon akıllı anahtar ve denetleyici tüm modellerin çalışma güç kaynağı ile tatmin olabilir, ve geleneksel PT'nin ferromanyetik rezonansından kaynaklanan ölümcül hasarı çözebilir. Geleneksel PT'yi değiştirmek için ideal bir yedek üründür.
Uygulama Fayda Değerlendirmesi
Gerçek Uygulama Senaryoları ve Tanıtım
· Güç Sisteminde Temel Uygulama:XJ Group ve Pinggao Group da dahil olmak üzere 20'den fazla birimde uygulandı.110kV ve üstü iletim hatlarının çevrimiçi izleme cihazları için güç sağlamak (örneğin iletken sıcaklık sensörleri ve yalıtıcı sızıntı akımı izleme cihazları)Çalışmakta olan ekipmanların arıza oranı %0,3'tür. Bu, geleneksel CT enerji toplama sisteminden (arıza oranı %5-8) önemli ölçüde daha düşüktür.
· Çapraz Alan Genişleme Etkisi:Demiryolları ve petrol alanı boru hattı katodik koruma güç kaynakları gibi senaryolarda uygulanır.Demiryolu senaryolarında cihazın elektromanyetik müdahale karşıtı performansının "GB/T 17626'yı geçmesini sağlamak.5-2019" seviye 4 sertifikası, tren kontrol sisteminin müdahale edilmemesini sağlar.
Dikkat edin!
- Kullanılırken, kabloları bağladıktan sonra, topraklama telinin iyi topraklandığını kontrol edin.
- Bağlantının doğru olması gerektiğini belirtin. Güç kaynağını açtıktan sonra, çıkış voltajı normal olduktan sonra yükü açın.
- Lütfen elektrik kaynağını keyfi olarak yeniden yapmayın ya da parçalayın. Şirketimiz tüm sonuçlardan sorumlu değildir.
