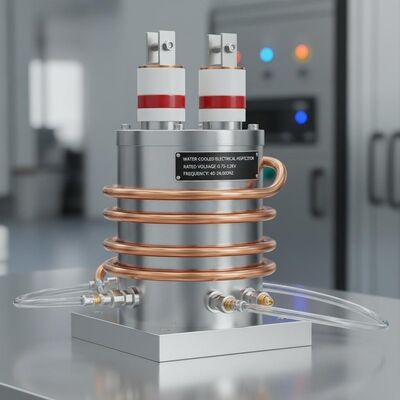

Su soğutmalı elektrikli ısıtma kondansatörü, yüksek voltajlı uygulamalar için nominal voltajı 0,75-1,2kV ve frekansı 40-24,000Hz

• Kapasitans sapması: ±10%. Her faz ve grup için maksimum ve minimum kapasitans değerlerinin oranı 1'den fazla olmamalıdır.1.
• Dielektrik Kayıp Tanjant tanδ (tam film dielektrik için) Un ve 20°C nominal voltajda:
  • Un ≤ 1kV: tanδ ≤ 0.0015
  • Un > 1kV: tanδ ≤ 0.0012
• İzolasyon gücü: 1kV güç frekansı test voltajına 1 dakika boyunca terminaller ve koruma arasında dayanabilir.
• Soğutma suyunun giriş sıcaklığı 30°C'yi geçmemelidir.
  • Qn ≤ 1000 kvar olan kondansörler için, su akış hızı ≥ 4 L/min
  • Qn ≥ 1000 kvar olan kondansörler için su akış hızı ≥ 6 L/dakikadır
• Uzun süreli çalışma aşırı voltajı (24 saat içinde 4 saatten fazla değil) 1.1Un'dan fazla olmamalıdır.
• Uzun süreli çalışma aşırı akımı (harmonik akımlar dahil) 1.35 inç'i geçmemelidir.
• 1000m'den fazla olmayan yükseklikte, iç mekan kurulumları.
• Kurulum ve işletme alanındaki ortam havanın sıcaklığı 50°C'yi geçmemelidir.
• Kurulum alanı şiddetli mekanik titreşimlerden, zararlı gazlardan/buharlardan ve patlayıcı tozlardan arındırılmıştır.
• RWM ve RFM su soğutmalı, tam filmli elektrikli ısıtma kondansatörleri JB71'e uygun

Temel olarak, 3.6kV'yi geçmeyen ve 40 ila 24.000Hz aralığında bir frekans olan kontrol edilebilir veya ayarlanabilir AC güç sistemlerinde kullanılır.Indüksiyon ısıtmasında güç faktörünü artırmak için özel olarak tasarlanmış, erime ve karıştırma veya dökme ekipmanları ve benzer uygulamalar.

Elektrikli ısıtma kondansatörü aşağıdaki ana bileşenlerden oluşur:

• Çekirdek:Çekirdek, birçok paralel öğeden oluşur. Her kondansatör unsuru kondansatör kağıdından (dielektrik) ve alüminyum iletkenlerden (plakadan) sarılmıştır.Bir plaka soğutma suyu borusuna kaynaklanır, kapak üzerindeki topraklama çubuğuna veya topraklama levhasına bağlanır ve bu levha için genel terminal olarak hizmet eder.
• İkinci plaka, kabuktan yalıtılmıştır. Bağlantı plakası aracılığıyla bas barına bağlanır ve kapağın üzerindeki porselen kolundan çıkarılır.
• Kürsü:Kapak, iki tarafına da nakledilmek için kaynaklanmış kaldırma çubuğu ile dikdörtgen şeklindedir.

• Kondensatörler titreşim olmadan kurulmalıdır.Yanmaz malzemeler kapasitörleri çevreleyen sağlam bir bölme duvarı oluşturur veya kapasitörler ayrı metal dolaplarda yer almaktadır..
• Kondansör soğutma su borularının hasar görmesini önlemek için, kurulum alanındaki ortam sıcaklığı ±2°C'den aşağı düşmemelidir.
• Kondensatörler dikey olarak monte edilmelidir (porselen kabuklar yukarı doğru bakmaktadır). Kondensatörleri porselen kabuklarıyla hareket ettirmek kesinlikle yasaktır.Kondensatörler arasında en az 20 mm mesafe korunmalıdır..
• Kondansör soğutma su boruları arasındaki ve soğutma su boruları ile su kaynağı boruları arasındaki bağlantılar esnek kauçuk hortumlar kullanmalıdır.Ama üç kondansatörden fazla değilÇöp boruları örtülmemelidir ve her zaman su akışını izlemek için kolayca gözlemlenebilen yerlere yerleştirilmelidir.
• Soğutma suyunun sıcaklığı giriş noktasında +30°C'yi ve çıkış noktasında +35°C'yi geçmemelidir.
• Birden fazla soğutma suyu borusunu seri olarak bağladığınızda (üç üniteden fazla değil), giriş ve çıkış suyu arasındaki sıcaklık farkını düzenlemek için su basıncını ve akış hızını ayarlayın.Çıkış sıcaklığının +35°C'yi geçmemesini sağlamakSoğutma suyunun girişindeki basınç 4 atmosferi geçmemelidir.
• Eğer su kaynağı bir arıza nedeniyle kesintiye uğrarsa, kondansatörün güç kaynağını derhal kesin.Soğutma suyu borularından tüm suyu tamamen boşaltın..
• Kapsantörde paralel olarak birden fazla grup terminalini kullanırken esnek bağlantı plakaları kullanılır. Ana çıkış terminali esnek bağlantı plakasından bağlanmalıdır.Herhangi bir grup terminalından değilBağlantı plakasının kesit alanı 2,5 cm2'den az olmamalıdır.
• Hat voltajı kondansörün nominal voltajını aştıysa, seri olarak bağlı kondansörlerin sayısını ayarlayın veya seri olarak çalışan kondansörlerin terminallerini paralel olarak bağlayın.
