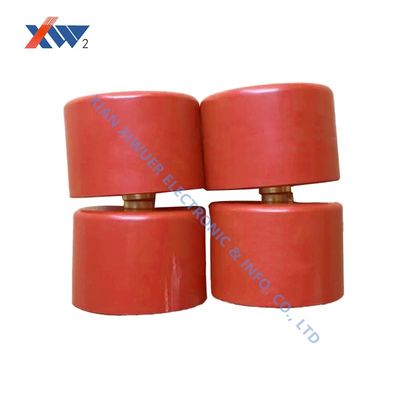

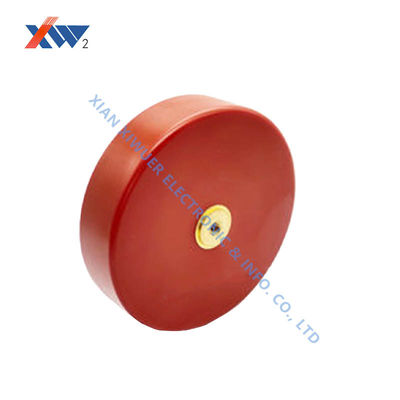

Yüksek gerilim kapı kolu kondansatörleri, PLC bağlantı filtreleri için kritik öneme sahiptir.

  • High-voltage doorknob capacitors are crucial for PLC coupling filters.
  • High-voltage doorknob capacitors are crucial for PLC coupling filters.
Menşe yeri XIAN, ÇİN
Marka adı XIWUER
Sertifika ISO9001,ISO14001,ISO45001
Min sipariş miktarı 1 adet
Fiyat pazarlık edilebilir
Ambalaj bilgileri Karton
Teslim süresi 5-7 gün
Ödeme koşulları L/C, T/T
Yetenek temini Yılda 4.000.000 adet
Ürün ayrıntıları
dağılma ≦0,0040 Dayanma Gerilimi 1.5ur ● 1 dakika
Yalıtım direnci ≧ 1.0 × 105mΩ
Vurgulamak

PLC için yüksek voltajlı kapı kolu kondansatörleri

,

Yüksek voltajlı kapı kolu kondansatörleri

,

PLC bağlantı filtre kondansatörleri
Mesaj panosundan ihtiyacınız olan ürünleri işaretleyip bizimle iletişime geçebilirsiniz.
Mesaj bırakın
Ürün Açıklaması

Yüksek gerilim kapı kolu kondansatörleri, PLC kuplaj filtreleri için çok önemlidir.
Çizim:
Yüksek gerilim kapı kolu kondansatörleri, PLC bağlantı filtreleri için kritik öneme sahiptir. 0

Parametreler:

No. Şartname Kaybı Dayanma gerilimi İzolasyon direnci Boyut(mm)
1 20kV-2000pF








≦0.0040








1.5Ur● 1dk








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 İzolatör tipi 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5


Güç hattı taşıyıcı iletişim sistemlerinde, kuplaj filtrelerinin ve kuplaj kondansatörlerinin koordineli çalışması çok önemlidir. Temel kuplaj elemanı olarak, yüksek gerilim kapı kolu kondansatörlerinin performansı, tüm iletişim sisteminin iletim verimliliğini ve sinyal kalitesini doğrudan belirler. Ürünlerimiz, hassas elektriksel parametre kontrolü ve optimize edilmiş yapısal tasarım sayesinde, PLC sistemleri için mükemmel bir çözüm sunmaktadır.

Kuplaj filtreleri iki ana işlevi yerine getirmelidir: empedans eşleşmesi ve frekans bandı seçimi. Kuplaj kondansatörünün kapasitans değeri değişirse veya sıcaklık özellikleri zayıfsa, filtre ayar dışı kalacak, bu da artan sinyal yansımasına ve iletim zayıflamasına neden olacaktır. Yüksek gerilim kapı kolu kondansatörlerimiz, geniş bir sıcaklık aralığında ±%0,5'ten daha az bir kapasitans değişimi sağlayan Sınıf I seramik dielektrik (N4700 serisi) kullanır ve kuplaj filtresi için kararlı bir kapasitif reaktans temeli sağlar. Sıkı kapasitans toleransları ( ±%5'e kadar), filtrenin geçiş bandı özelliklerinin doğruluğunu sağlar.

Pratik uygulamalarda, yüksek gerilim kapı kolu kondansatörlerimiz önemli avantajlar sergiler: düşük kayıp faktörü (tanδ ≤ 1×10⁻³), sinyal iletim verimliliğini sağlar; yüksek doğrusallık, harmonik bozulmayı önler; ve mükemmel darbe dayanımı, yıldırım dalgalanmalarına ve anahtarlama aşırı gerilimlerine dayanmalarını sağlar. Bu özellikler, ürünlerimizi akıllı şebeke dağıtım otomasyonu ve yeni enerji santrali güç izleme gibi zorlu uygulama senaryoları için özellikle uygun hale getirir.
