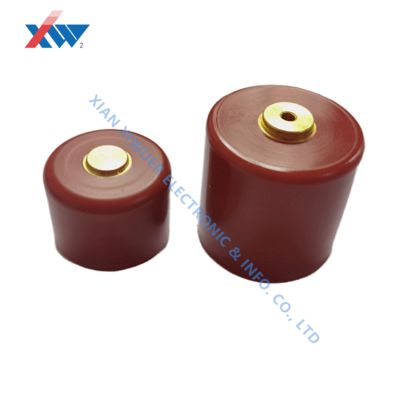

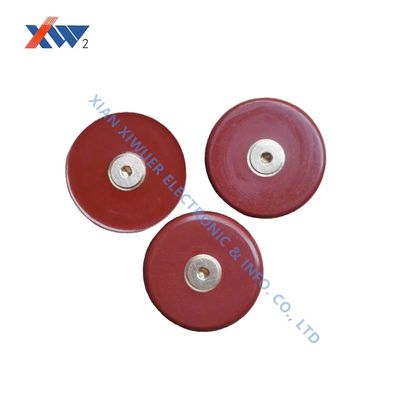

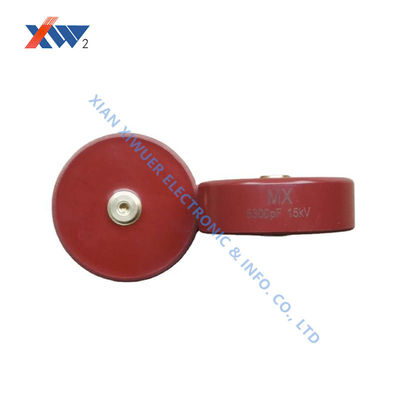

UHV Ölçüm ve Darbe Uygulamaları için Özelleştirilmiş Yüksek Gerilim Kapı Kolu Kondansatörleri, 20kV-2000pF 30kV-1000pF 40kV-150pF Özellikleri
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Vurgulamak | 20kV-2000pF Yüksek Voltajlı Kapı Düğmesi Kondansatörü,30kV-1000pF HV Kapı Düğmesi Kondansatörü,40kV-150pF Seramik Kapı Kolu Kondansatör |
||
|---|---|---|---|
Ürün Açıklaması
Özel Çözümler - UHV Ölçüm ve Darbeler Uygulamaları: Yüksek Voltajlı Kapı Düğmesi Kondansatörleri
Teknik özellikler
| - Hayır, hayır. | Spesifikasyon | Çözümlenme | Dayanıklı voltaj | İzolasyon direnci | Boyut ((mm) | ||||
| 1 | 20kV-2000pF |
0 sterlin.0040 |
1.5Ur●1 dakika. |
¥1,0×105MΩ |
D | H | L | D | M |
| 2 | 20kV-10000pF | 45 | 19 | 23 | 12 | 5 | |||
| 3 | 20kV-18000pF | 65 | 15 | 19 | 12 | 5 | |||
| 4 | 30kV-1000pF | 80 | 17 | 25 | 12 | 5 | |||
| 5 | 30kV-2700pF | 45 | 24 | 32 | 12 | 4 | |||
| 6 | 30kV-12000pF | 60 | 20 | 28 | 12 | 4 | |||
| 7 | 40kV-150pF | 20 | 33 | 41 | 8 | 4 | |||
| 8 | 40kV-500pF | 28 | 33 | 41 | 8 | 4 | |||
| 9 | 40kV-7500pF | 80 | 24 | 29 | 12 | 6 | |||
| 10 | 40kV-10000pF | 80 | 22 | 26 | 16 | 5 | |||
| 11 | 50kV-1000pF | 50 | 30 | 34 | 12 | 4 | |||
| 12 | 50kV-1000pF | 32 | 27 | 31 | 16 | 5 | |||
| 13 | 50kV-5600pF | 80 | 31 | 35 | 16 | 5 | |||
| 14 | 60kV-1500pF | 50 | 31 | 34 | 12 | 5 | |||
| 15 | 60kV-3000pF | 65 | 32 | 35 | 16 | 5 | |||
| 16 | 100kV-500pF | 50 | 54 | 58 | 12 | 5 | |||
| 17 | 100kV-2000pF | 51 | 32 | 35 | 16 | 5 | |||
| 18 | 100kV-1500pF izoleatör tipi | 68 | 36 | 40 | 16 | 5 | |||
| 19 | 150kV-820pF | 65 | 95 | 100 | 12 | 5 | |||
| 20 | 200kV-600pF | 50 | 90 | 94 | 16 | 5 | |||
UHV Ölçüm ve Darbe Uygulamaları
UHV (Ultra-High Voltage) güç şebekeleri ve darbe gücü ölçümü, gerilim bölücülerine aşırı talepler sunar:
- DC aktarım voltaj bölücüleri, son derece yüksek yalıtım direnci (≥10) ile kondansatörler gerektirir5MΩ) DC sızıntılarından kaynaklanan sürüklenmeyi bastırmak için.
- Artış voltaj bölücüleri, tam şimşek dalgasını (1.2/50μs) veya parçalanmış dalgasını (2-5μs) doğru bir şekilde yakalamak için nanosaniye yanıtını ve düşük indüktansı gerektirir.
Özel kapı kolu kondansatörleri (örneğin, 500kV voltaj, 500pF ±5%, ESL <15nH) kullanarak, ZSRCF serisi voltaj bölücüleri AC ± 1.5% ve DC ± 0.5% ölçüm doğruluğuna ulaşabilir.Yüksek voltajlı elektrostatik voltmetrenin değiştirilmesi.
