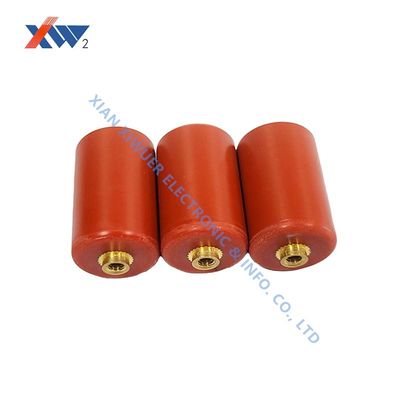

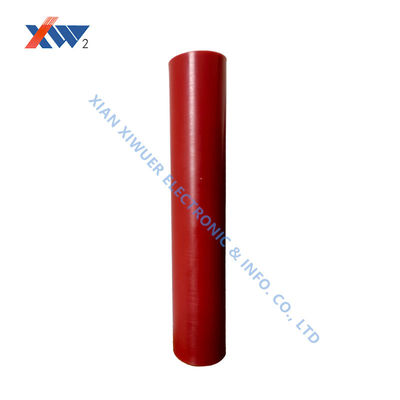

20kV-2000pF 30kV-1000pF 40kV-150pF Yüksek Voltajlı Kapı Tuşu Kondensatörü ve Şimşek Tutsakları için Kapı Kullanıcısı Kondensatörü
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Vurgulamak | 20kV-2000pF Yüksek Voltajlı Kapı Düğmesi Kondansatörü,30kV-1000pF kapı kolu kondansatörü,40kV-150pF HV Seramik Kondensatör |
||
|---|---|---|---|
Ürün Açıklaması
Yüksek Gerilim Kapı Kolu Kondansatörleri: Seçim Kılavuzu
Yıldırımsavar sisteminiz için doğru kapı kolu kondansatörünü seçmek için kapsamlı bir rehber.
Teknik Özellikler
| No. | Özellik | Dağılım | Dayanma gerilimi | Yalıtım direnci | Boyut(mm) | ||||
| 1 | 20kV-2000pF |
≦0.0040 |
1.5Ur● 1dk |
≧1.0×105MΩ |
D | H | L | D | M |
| 2 | 20kV-10000pF | 45 | 19 | 23 | 12 | 5 | |||
| 3 | 20kV-18000pF | 65 | 15 | 19 | 12 | 5 | |||
| 4 | 30kV-1000pF | 80 | 17 | 25 | 12 | 5 | |||
| 5 | 30kV-2700pF | 45 | 24 | 32 | 12 | 4 | |||
| 6 | 30kV-12000pF | 60 | 20 | 28 | 12 | 4 | |||
| 7 | 40kV-150pF | 20 | 33 | 41 | 8 | 4 | |||
| 8 | 40kV-500pF | 28 | 33 | 41 | 8 | 4 | |||
| 9 | 40kV-7500pF | 80 | 24 | 29 | 12 | 6 | |||
| 10 | 40kV-10000pF | 80 | 22 | 26 | 16 | 5 | |||
| 11 | 50kV-1000pF | 50 | 30 | 34 | 12 | 4 | |||
| 12 | 50kV-1000pF | 32 | 27 | 31 | 16 | 5 | |||
| 13 | 50kV-5600pF | 80 | 31 | 35 | 16 | 5 | |||
| 14 | 60kV-1500pF | 50 | 31 | 34 | 12 | 5 | |||
| 15 | 60kV-3000pF | 65 | 32 | 35 | 16 | 5 | |||
| 16 | 100kV-500pF | 50 | 54 | 58 | 12 | 5 | |||
| 17 | 100kV-2000pF | 51 | 32 | 35 | 16 | 5 | |||

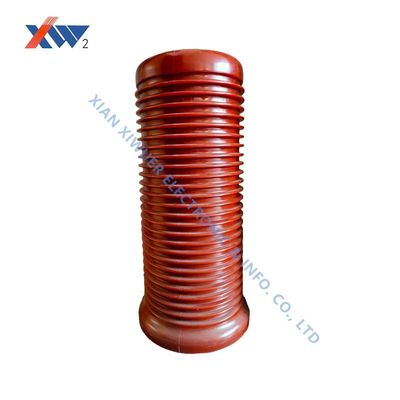

| 18 | İzolatör tipi 100kV-1500pF | 68 | 36 | 40 | 16 | 5 | |||
| 19 | 150kV-820pF | 65 | 95 | 100 | 12 | 5 | |||
| 20 | 200kV-600pF | 50 | 90 | 94 | 16 | 5 | |||
Yıldırımsavar Kondansatörleri için Seçim Kriterleri
Yanlış kondansatör seçimi, koruma sisteminin bütünlüğünü tehlikeye atabilir. Bu kritik parametreleri göz önünde bulundurun:
- Nominal gerilim: Sistem'in maksimum sürekli çalışma gerilimini (Uc) %20 aşmalıdır (örneğin, 480V sistemler için 520V+)
- Kapasitans Değeri ve Darbe Dayanımı: Gerekli deşarj enerjisine (100pF-0.1µF aralığı) ve nominal deşarj akımı (20kA/8/20µs) kapasitesine göre seçin
- Düşük Eşdeğer Seri Endüktans (ESL): Darbe tepkisi gecikmelerini önlemek için ≤20nH
- Çevresel Uyarlanabilirlik: Kıyı bölgeleri için IP68 sızdırmazlık, irtifa telafisi (2000m'nin üzerindeki her 100m için %1 Uc azalması), rüzgar türbinleri için titreşime dayanıklı tasarımlar
