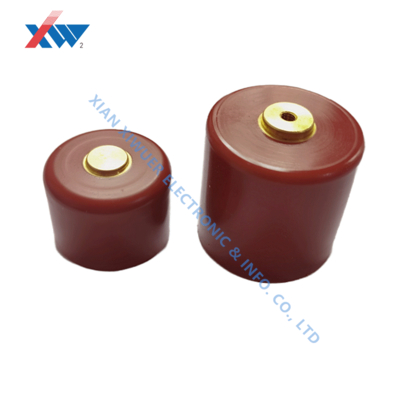

40kV 150pF High Voltage Doorknob Capacitor 74mm D
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| dağılma | ≦0,0040 | Dayanma Gerilimi | 1.5ur ● 1 dakika |
|---|---|---|---|
| Yalıtım direnci | ≧ 1.0 × 105mΩ | Boyut (mm) | D: 74 | H: 18 | L: 26 | D: 12 | M: 5 |
| Vurgulamak | 40kV high voltage doorknob capacitor,150pF high voltage capacitor,74mm high voltage doorknob capacitor |
||
Mesaj panosundan ihtiyacınız olan ürünleri işaretleyip bizimle iletişime geçebilirsiniz.
Ürün Açıklaması
40kV-150pF High Voltage Doorknob Capacitor
Product Overview
Ultra-high voltage ceramic capacitors are essential components for specialized industrial applications, offering high withstand voltage, low loss, and exceptional performance in high peak current and rapid pulse discharge scenarios.
Key Applications
- Pulse power and laser equipment
- Medical imaging systems
- Industrial processing machinery
- Power transmission and energy infrastructure
- Scientific research and specialized industrial applications
Technical Specifications
| No. | Specification | Dissipation | Withstanding Voltage | Insulation Resistance | Dimensions (mm) |
|---|---|---|---|---|---|
| 1 | 20kV-2000pF | ≤0.0040 | 1.5Ur● 1min | ≥1.0 x 105MΩ | D:45 | H:19 | L:23 | D:12 | M:5 |
| 2 | 20kV-10000pF | ≤0.0040 | 1.5Ur● 1min | ≥1.0 x 105MΩ | D:65 | H:15 | L:19 | D:12 | M:5 |
| 3 | 20kV-18000pF | ≤0.0040 | 1.5Ur● 1min | ≥1.0 x 105MΩ | D:80 | H:17 | L:25 | D:12 | M:5 |
| 4 | 30kV-1000pF | ≤0.0040 | 1.5Ur● 1min | ≥1.0 x 105MΩ | D:45 | H:24 | L:32 | D:12 | M:4 |
| 5 | 30kV-2700pF | ≤0.0040 | 1.5Ur● 1min | ≥1.0 x 105MΩ | D:60 | H:20 | L:28 | D:12 | M:4 |
| 6 | 30kV-12000pF | ≤0.0040 | 1.5Ur● 1min | ≥1.0 x 105MΩ | D:45 | H:19 | L:23 | D:12 | M:5 |
| 7 | 40kV-150pF | ≤0.0040 | 1.5Ur● 1min | ≥1.0 x 105MΩ | D:74 | H:18 | L:26 | D:12 | M:5 |
| 8 | 40kV-500pF | ≤0.0040 | 1.5Ur● 1min | ≥1.0 x 105MΩ | D:28 | H:33 | L:41 | D:8 | M:4 |
| 9 | 40kV-7500pF | ≤0.0040 | 1.5Ur● 1min | ≥1.0 x 105MΩ | D:80 | H:24 | L:29 | D:12 | M:6 |
| 10 | 40kV-10000pF | ≤0.0040 | 1.5Ur● 1min | ≥1.0 x 105MΩ | D:80 | H:22 | L:26 | D:16 | M:5 |
Selection Guidelines
High-voltage ceramic capacitors require careful selection and handling. Consider these critical factors:
- Voltage Margin: Operating voltage must be significantly below rated voltage, accounting for peak pulse conditions
- Thermal Management: Proper heat dissipation is essential for high-frequency/high-current applications
- Frequency Characteristics: Performance varies by dielectric material - consult detailed specifications
- Safety Compliance: All design, installation and operation must follow strict safety regulations by qualified personnel
Product Certifications
