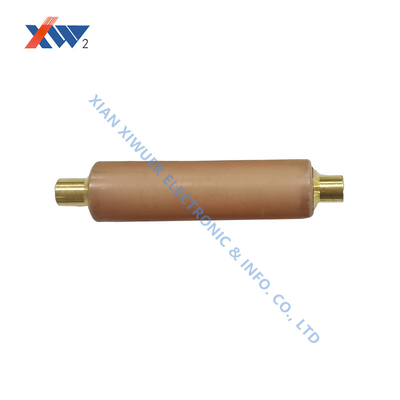

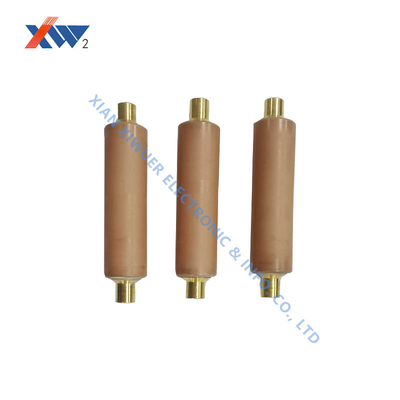

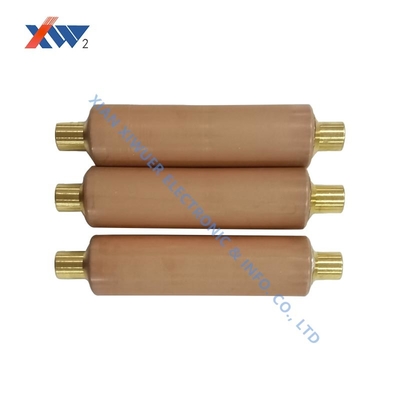

Nominel Kapasite 200pF Yüksek Voltajlı Seramik Kondensatör Çekirdek Çubuğu 24kV Yıldırım İmpulsu için 125kV1.2/5μs
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| İsimlendirilmiş voltaj | 24KV | Nominal kapasitans(pF) | 200 |
|---|---|---|---|
| Nominal Kapasitans Rangetans En Frekans 1KHz+%20 Test Voltajı 1V+0.2V | 180 ~ 220 | Voltaja dayanma (yalıtım yağına) | 70kVAc/5dk |
| Kısmi boşalma | 26.4kvac≤5pc | Yıldırım Dürtü KV1.2/5μS | 125 |
| Vurgulamak | Adli Kapasite 200pF Yüksek Voltajlı Kondansatör,24KV yüksek gerilimli seramik kondansatör,125kV yüksek gerilimli seramik kondansatör |
||
Mesaj panosundan ihtiyacınız olan ürünleri işaretleyip bizimle iletişime geçebilirsiniz.
Ürün Açıklaması
Yüksek Gerilim Seramik Kondansatör Çekirdek Çubuğu 24kV 200(400/500)pF
Ürün Özellikleri
| Özellik | Değer |
|---|---|
| Anma Gerilimi | 24kV |
| Nominal Kapasitans (pF) | 200 |
| Nominal Kapasitans Aralığı (Test Frekansı: 1kHz±20%, Test Gerilimi: 1V±0.2V) | 180~220 |
| Dayanım Gerilimi (Yalıtım Yağında) | 70kV AC/5dk |
| Kısmi Deşarj | 26.4kV AC ≤5pC |
| Yıldırım Darbesi (kV 1.2/5μs) | 125 |
Temel Özellikler
- 24kV AC anma değerine sahip yüksek gerilim seramik kondansatör çekirdek çubuğu
- 200pF nominal kapasitans (400pF/500pF seçenekleri mevcuttur)
- Yalıtım yağında 5 dakika boyunca 70kV AC'ye dayanır
- Düşük kısmi deşarj (≤5pC at 26.4kV AC)
- Mükemmel yıldırım darbesi dayanımı (125kV 1.2/5μs)
Uygulama Alanları
Vakum Kesici (Devre Kesici Çekirdeği): Metalize seramik çekirdek çubukları (alümina bazlı), yüksek gerilim akım kesintisi için hava geçirmez sızdırmazlık ve elektriksel yalıtım sağlayan vakum kesici boşlukları üretmek için kullanılır. Uygulamalar arasında madencilik devre kesicileri ve jeneratör koruma sistemleri bulunur.
Canlı Ekran Cihazı: Yüksek gerilim iletken durumu, devre kesiciler (SF6 ve vakum tipleri), parafudrlar veya ölçü transformatörlerinin gerçek zamanlı gösterimini sağlamak için 10kV-40.5kV güç sistemlerinde kullanılır ve operatör güvenliğini sağlar.
Tipik Parametreler: Kapasitans 10pF-230pF aralığındadır (örneğin, 24kV'da 90pF), 68kV (güç frekansı) ve 125kV (yıldırım darbesi) dayanım gerilimi ile.
Kullanım Talimatları
- Aksi belirtilmedikçe, kısmi deşarj anma geriliminin 1.1 katında 5pC'yi geçmemelidir
- DL/T538-2006 standardına uygundur (Yüksek Gerilim Varlığı Gösterge Cihazı)
- Müşteri gereksinimlerine göre özel boyutlar mevcuttur
- Ürün hasarını, nemi ve kontaminasyonu önlemek için özel dikkat gereklidir
- JB/T10305-2001 standardına uygundur (3.6kV-40.5kV yüksek gerilim ekipmanlarında organik malzeme direk izolatörü için teknik koşullar)
- 100 metrenin altında veya yüksek irtifa alanlarında kurulumlar için lütfen sipariş notlarında belirtin
