Yüksek Gerilim Seramik Kondansatör Çekirdek Çubuğu, Yalıtım Yağında 26.4kV Kısmi Deşarj ve 70kVAC/5dk Dayanım Gerilimi
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| İsimlendirilmiş voltaj | 24KV | Nominal kapasitans(pF) | 150 |
|---|---|---|---|
| Nominal Kapasitans Rangetans En Frekans 1KHz+%20 Test Voltajı 1V+0.2V | 125~180 | Voltaja dayanma (yalıtım yağına) | 70kVAc/5dk |
| Kısmi boşalma | 26.4kvac≤5pc | Yıldırım Dürtü KV1.2/5μS | 125 |
| Vurgulamak | 70kVAC/5dk Seramik Kondansatör,Yalıtım Yağlı Seramik Kondansatör,26.4kV Kısmi Deşarj Seramik Kondansatör |
||
Ürün Açıklaması

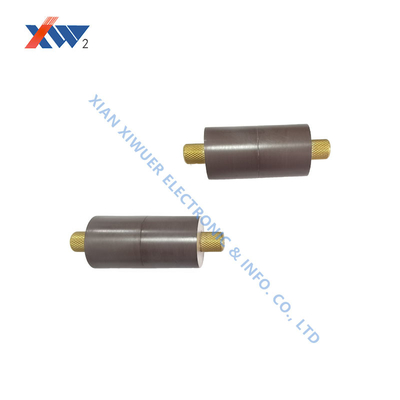

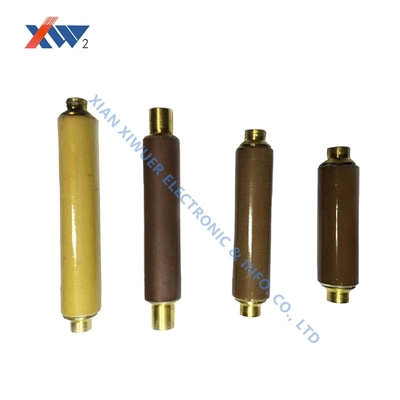

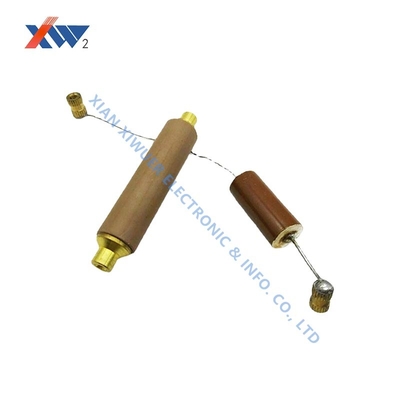

Yüksek voltajlı seramik kapasitör çekirdek çubuk 24kV 150pf
Teknik Özellikler
| Bağlanmak | Değer |
|---|---|
| Nominal Voltaj | 24kv 150pf |
| Nominal Kapasitans (PF) | 150 |
| Nominal kapasitans aralığı (Test Frekansı: 1kHz ±%20, Test Voltajı: 1V ± 0.2V) |
125 ~ 180 |
| Voltaja dayanma (yalıtım yağında) | 70kvac/5 dakika |
| Kısmi deşarj | 26.4kvac ≤5pc |
| Yıldırım Dürtü KV 1.2/5μS | 125 |
Anahtar Özellikler
- Nominal Voltaj: 24KVAC
- Nominal kapasitans: 150pf
- Kapasitans aralığı: 125 ~ 180pf (1kHz ±%20, 1V ± 0.2V)
- Voltaja Dayanma: Yalıtımda 5 dakika 70KVAC
- Kısmi deşarj: 26.4kvac'ta ≤5pc
- Yıldırım Dürtüsü: 125kV (1.2/5μs)
Uygulama alanları
Vakum kesici (devre kesici çekirdeği):Metalize seramik çekirdek çubuklar (alümina bazlı), yüksek voltajlı akım kesintisi için hava geçirmez sızdırmazlık ve elektrik yalıtımı sağlayarak vakum kesme makinesi boşlukları üretmek için kullanılır. Uygulamalar madencilik devre kesicileri ve jeneratör koruma sistemlerini içerir.
Canlı Ekran cihazı:10kv-40.5kv güç sistemlerinde, yüksek voltajlı iletken durumu, devre kesicilerin (SF6 ve vakum türleri), yıldırım tutukluları ve enstrüman transformatörlerinin gerçek zamanlı göstergesini sağlamak için kullanılır ve operatör güvenliğini sağlar.
Tipik parametreler:Kapasitans, 68kV (güç frekansı) ve 125kV (yıldırım dürtüsü) dayanıklı voltajla 10pf-230pf (örn., 24kV'de 90pf) arasında değişmektedir.
Kullanım Talimatları
- Kısmi deşarj, aksi belirtilmedikçe 1,1 kat nominal voltajda 5pc'yi aşmayacak
- Standart DL/T538-2006'ya uyuyor (yüksek voltaj varlık göstergesi cihazı)
- Talep üzerine özel boyutlar mevcuttur
- Hasar, nem ve kontaminasyonu önlemek için özel bakım gerekli
- Standart JB/T10305-2001 ile uyumludur (3.6kv-40.5kV yüksek voltaj ekipmanında organik malzeme sonrası izolatörü için teknik koşullar)
100 metrelik yüksekliklerin altındaki veya yüksek irtifa alanlarındaki kurulumlar için lütfen sipariş notlarında belirtin.
