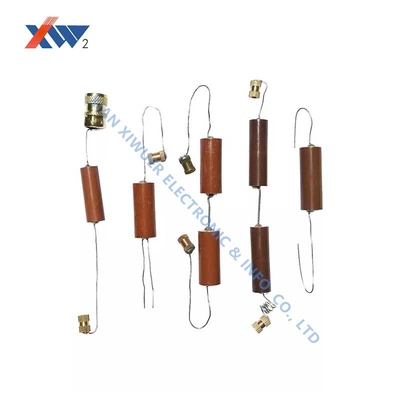

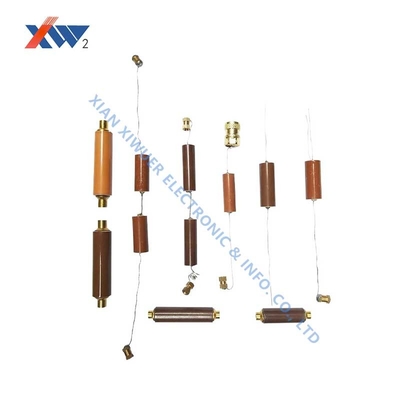

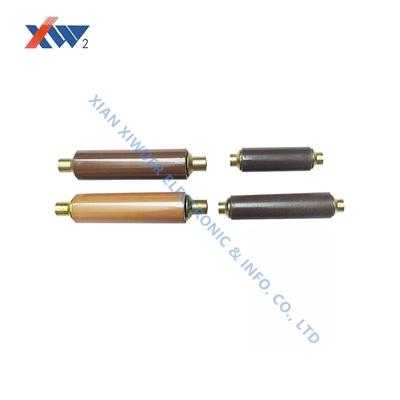

24kV 50pF Yüksek Gerilim Seramik Kondansatör Çekirdek Çubuğu
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| İsimlendirilmiş voltaj | 24kv 50pf | Nominal kapasitans(pF) | 50pF |
|---|---|---|---|
| Nominal Kapasitans Rangetans En Frekans 1KHz+%20 Test Voltajı | 1V+0.2V: 45 ~ 50 | Voltaja dayanma (yalıtım yağına) | 70kVAc/5dk |
| Kısmi boşalma | 26.4kvac≤10pc | Yıldırım Dürtü KV1.2/5μS | 125 |
| Vurgulamak | 24KV yüksek gerilimli seramik kondansatör,50pF yüksek gerilimli seramik kondansatör,Çekirdek Çubuk Yüksek Voltajlı Seramik Kondansatör |
||
Mesaj panosundan ihtiyacınız olan ürünleri işaretleyip bizimle iletişime geçebilirsiniz.
Ürün Açıklaması
Yüksek Gerilim Seramik Kondansatör Çekirdek Çubuğu 24kV 50pF
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Anma Gerilimi | 24kV 50pF |
| Nominal Kapasitans (pF) | 50pF |
| Nominal Kapasitans Aralığı Test Frekansı: 1kHz+%20 Test Gerilimi |
1V+0.2V:45~50 |
| Dayanım Gerilimi (Yalıtım Yağında) | 70kVAC/5dk |
| Kısmi Deşarj | 26.4kVAC≤10pC |
| Yıldırım Darbesi kV1.2/5μs | 125 |
Temel Özellikler
- Anma Gerilimi: 24kVAC
- Nominal Kapasitans: 50pF
- Nominal Kapasitans Aralığı: 1kHz+%20 test frekansında 45~50
- Dayanım Gerilimi: Yalıtım yağında 70kVAC/5dk
- Kısmi Deşarj: 26.4kVAC'de ≤10pC
- Yıldırım Darbesi: 125kV (1.2/5μs)
Uygulama Alanları
Vakum Kesici (Devre Kesici Çekirdeği): Metalize seramik çekirdek çubukları (alümina bazlı), yüksek gerilim akım kesintisi için hava geçirmez sızdırmazlık ve elektriksel yalıtım sağlayan vakum kesici boşlukları üretmek için kullanılır. Uygulamalar arasında madencilik devre kesicileri ve jeneratör koruma sistemleri bulunur.
Canlı Ekran Cihazı: Yüksek gerilim iletken durumunun, devre kesicilerin (SF6 ve vakum tipleri), parafudrların ve ölçü transformatörlerinin gerçek zamanlı gösterimini sağlamak, operatör güvenliğini sağlamak için 10kV-40.5kV güç sistemlerinde kullanılır.
Tipik Parametreler: Kapasitans, 10pF-230pF aralığında (örneğin, 24kV'de 90pF), 68kV (güç frekansı) ve 125kV (yıldırım darbesi) dayanım gerilimi ile.
Kullanım Talimatları
- Aksi belirtilmedikçe, kısmi deşarj anma geriliminin 1.1 katında 5pC'yi geçmemelidir
- DL/T538-2006 standardına uygundur (Yüksek Gerilim Varlığı Gösterge Cihazı)
- Talep üzerine özel boyutlar mevcuttur
- Ürünü hasardan, nemden ve kirlenmeden koruyun
- JBT10305-2001 standardına uygundur (3.6kV-40.5kV yüksek gerilim ekipmanlarında organik malzeme direk izolatörü için teknik koşullar)
100 metrenin altındaki veya yüksek irtifa alanlarındaki kurulumlar için lütfen sipariş notlarında belirtin.
