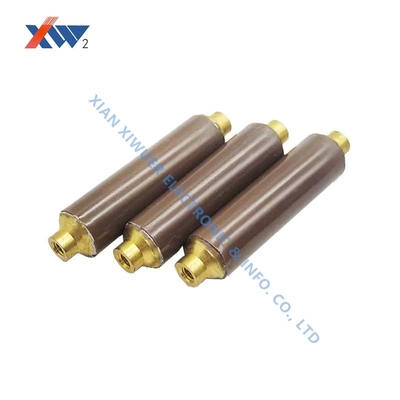

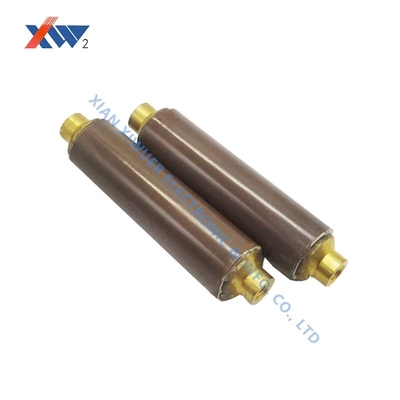

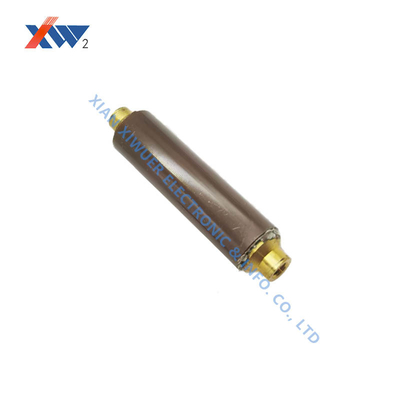

24kV 15pF Yüksek Voltajlı Seramik Kondensatör Çekirdek Çubuğu İzolasyon yağındaki Voltajı Direnmek için 70kVAC/5 dakikalık
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| İsimlendirilmiş voltaj | 24KVAC | Nominal kapasitans(pF) | 15 |
|---|---|---|---|
| Nominal Kapasitans Rangetans En Frekans 1kHz+% 20 Test Voltajı | 1V+0.2V: 13 ~ 17 | Voltaja dayanma (yalıtım yağına) | 70kVAc/5dk |
| Kısmi boşalma | 26.4kvac≤10pc | Yıldırım Dürtü KV1.2/5μS | 125 |
| Vurgulamak | İzolasyon yağı yüksek voltaj kondansatörü,24KV yüksek gerilimli seramik kondansatör,15pF yüksek gerilimli seramik kondansatör |
||
Ürün Açıklaması
Yüksek voltajlı seramik kapasitör çekirdek çubuk 24kV 15pf
Anahtar Özellikler
- Nominal Voltaj:24KV AC
- Nominal kapasitans:15pf
- Kapasitans Aralığı:13 ~ 17pf (Test Frekansı: 1kHz, Test Voltajı: 1V ± 0.2V)
- Voltaja dayanma (yalıtım yağında):70kv ac/5 dakika
- Kısmi deşarj:26.4kv AC'de ≤10pc
- Yıldırım dürtüsü (1.2/5μs):125kV
Uygulama alanları
10kv-40.5kV güç sistemlerinde canlı ekran cihazları için tasarlanan bu yüksek voltajlı seramik kondansatör, aşağıdakiler için çalışma durumunun gerçek zamanlı göstergesini sağlar:
- Yüksek voltajlı iletkenler
- Devre kesiciler (SF6 ve vakum türleri)
- Yıldırım tutukluları
- Enstrüman transformatörleri
Tipik parametreler, 68kV (güç frekansı) ve 125kV (yıldırım dürtüsü) dayanıklı voltajları olan 10pf-230pf (örn., 24kV'de 90pf) arasında değişen kapasitans arasında değişir.
Kurulum ve Kullanım Talimatları
Kısmi deşarj:≤5pc, 1,1 kat nominal voltajda (aksi belirtilmedikçe)
Standartlara uygundur:
- DL/T538-2006 (yüksek voltajlı varlık göstergesi cihazı)
- JBT10305-2001 (3.6kv-40.5kv yüksek voltaj ekipmanında organik malzeme sonrası izolatörü için teknik koşullar)
Özel Notlar:Boyutlar özelleştirilebilir. Hasar, nem ve kontaminasyondan koruyun. 100 metrenin altındaki veya yüksek irtifa alanlarındaki kurulumlar için lütfen sipariş notlarında belirtin.
