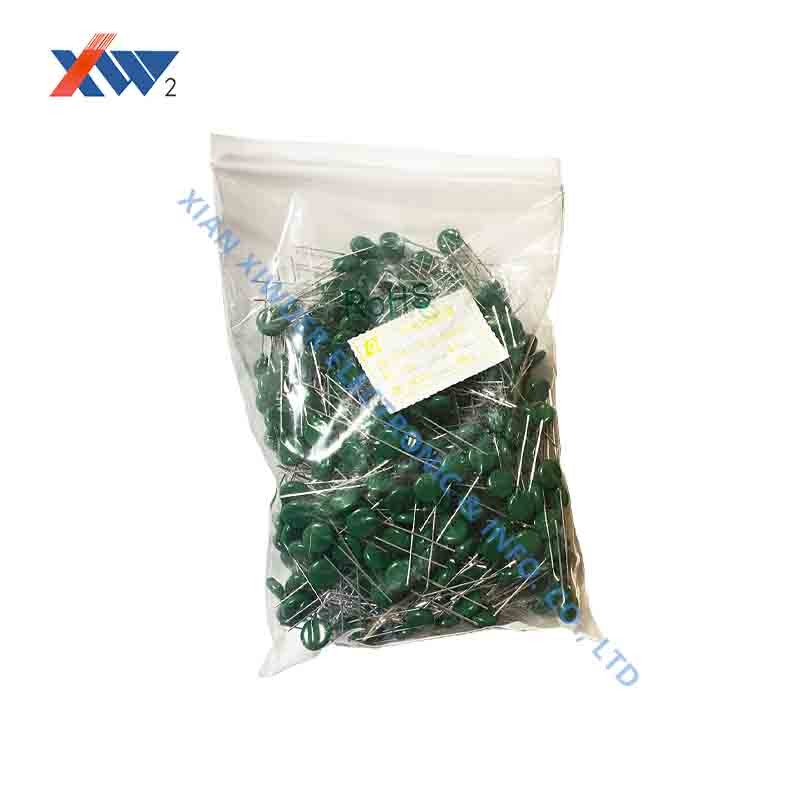

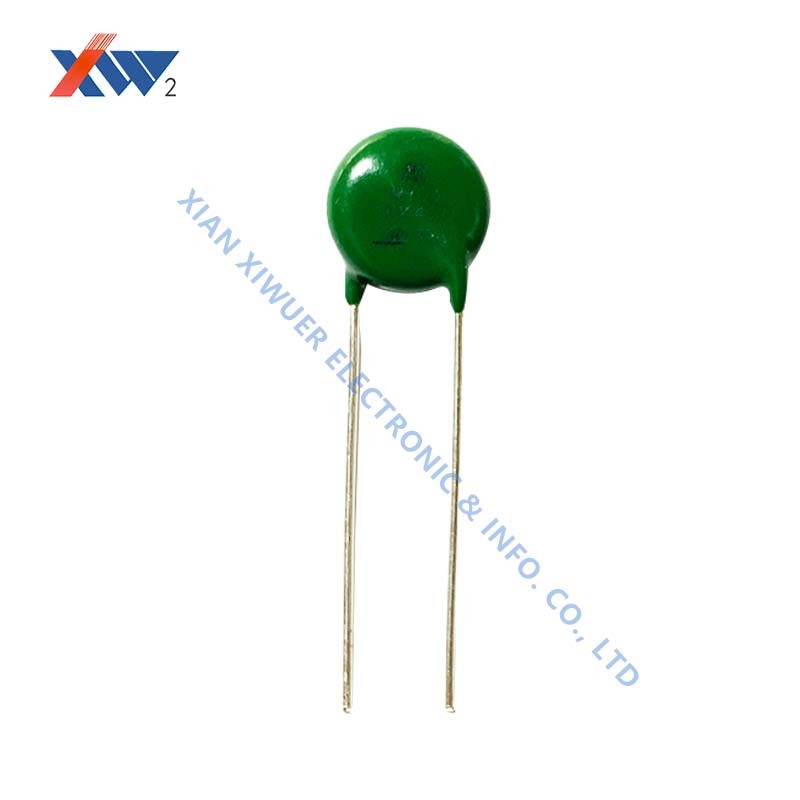

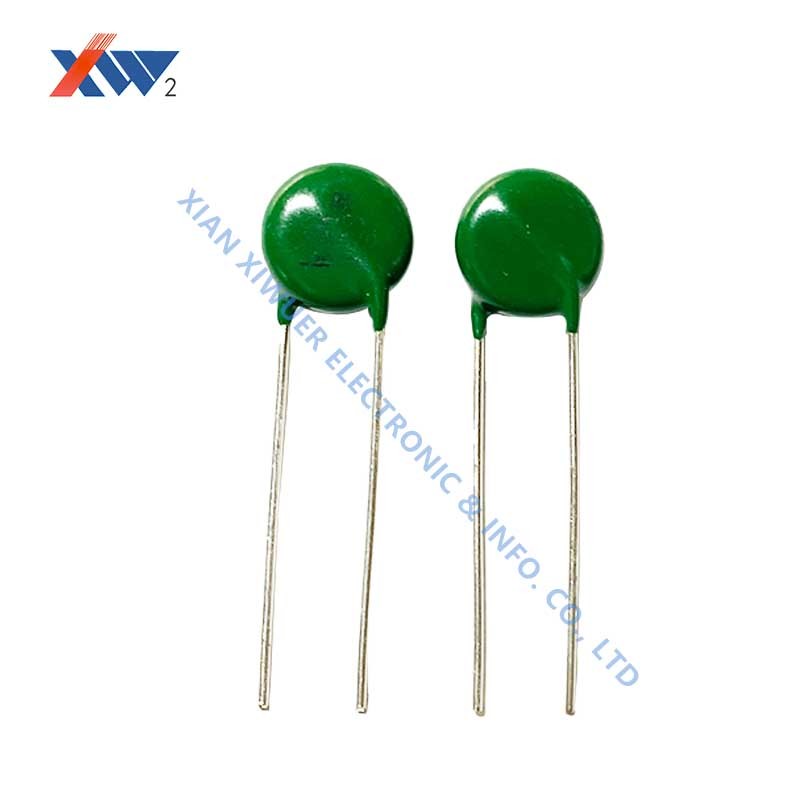

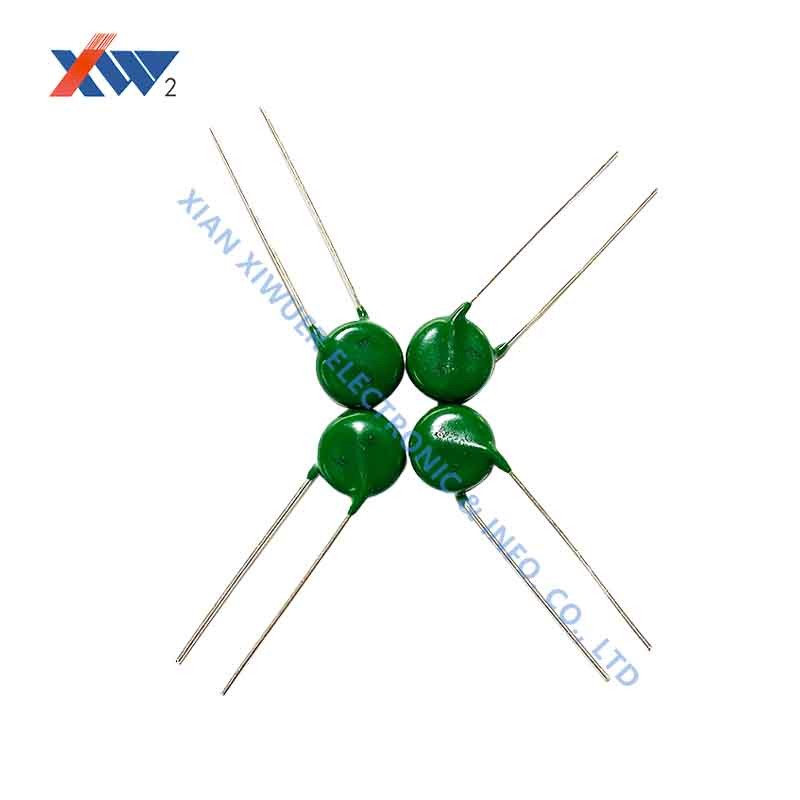

Aşırı Gerilim Koruyucular için MYG3 10K 420 Genel Metal Oksit Varistörleri
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Başvuru | Dalgalanma Koruyucuları | Anma Gerilimi 0.1mA(V) | 680(612~748) |
|---|---|---|---|
| Çalışma Sıcaklığı Aralığı | -40℃~+85℃ | Boyut | D14*H18 |
| Vurgulamak | MYG3 metal oksit varistörleri,10K metal oksit varistörleri,10K Dalgalanma Koruyucusu varistörleri |
||
Ürün Açıklaması
MYG3 10K 420 Genel Metal Oksit Varistör Güç Kaynağı Tutucu
Metal Oksit Varistör veya MOV, herhangi bir Güç Kaynağı Devresinin AC Giriş tarafında yaygın olarak görebileceğiniz mavi veya turuncu renkli dairesel bileşendir.Metal Oksit Varistör, uygulanan voltaja bağlı olarak direncini değiştirebilen başka bir değişken direnç türü olarak düşünülebilir.Bir MOV'dan yüksek akım geçtiğinde direnç değeri düşer ve kısa devre görevi görür.Bu nedenle MOV'lar normalde devreleri yüksek voltaj yükselmelerinden korumak için bir sigortaya paralel olarak kullanılır.Bu yazıda, MOV Çalışması ve devrelerinizi voltaj yükselmelerinden korumak için tasarımlarınızda nasıl kullanılacağı hakkında daha fazla bilgi edineceğiz.Ayrıca MOV'un elektriksel özelliklerini ve tasarım gereksinimlerinize göre bir MOV'un nasıl seçileceğini öğreneceğiz, o halde başlayalım.
Özellikler
- Silikon Reçine Kaplama
- Düşük Kaçak Akım
- Çift Yönlü ve Simetrik V/ Karakteristikler
- Çalışma Sıcaklık Aralığı Düşük Sıcaklık: -40℃ Yüksek Sıcaklık: +85℃/+105℃
Başvuru
MOV aka varistörler, genellikle korunacak devreye paralel olarak sigorta ile birlikte kullanılır.Aşağıdaki resim, elektronik devrede MOV'un nasıl kullanılacağını gösterir.
Voltaj nominal sınırlar içinde olduğunda, MOV'un direnci çok yüksek olacaktır ve bu nedenle tüm akım devreden geçer ve MOV'dan hiçbir akım geçmez.Ancak ana voltajda bir voltaj yükselmesi meydana geldiğinde, AC şebekeye paralel yerleştirildiği için doğrudan MOV üzerinde görünür.Bu yüksek voltaj, MOV'un direnç değerini çok düşük bir değere düşürerek kısa devre gibi görünmesine neden olacaktır.
Bu, sigortayı patlatacak ve devreyi şebeke voltajından ayıracak olan büyük bir akımı MOV'dan akmaya zorlar.Gerilim yükselmelerinde arızalı yüksek gerilim çok kısa sürede normal değerlere dönecektir, bu durumlarda akım akış süresi sigortayı atacak kadar uzun olmayacak ve gerilim normale döndüğünde devre normal çalışmasına dönecektir.Ancak her ani yükselme algılandığında, MOV kısa devre yaparak ve her seferinde yüksek akımla kendisine zarar vererek devreyi anlık olarak keser.Bu nedenle, herhangi bir güç devresinde hasarlı bir MOV bulursanız, bunun nedeni devrenin birçok voltaj sıçramasından geçmesi olabilir.
Kurşun Stili
| kod | Yapılandırma |
| A | düz uzun |
| B | Dış Kıvrımlı kısa |
| C | Dikey Kıvrımlı |
| D | düz kısa |
| E | Dış Kıvrımlı Uzun |
| F | İçten Kısa Kıvrımlı |
| Diziler | Parça No. |
Oy Gerilim |
Maks. İzin Verilen Voltaj |
Maks.sıkma Gerilim (8/20μs) |
Oy vat miktarı |
Enerji |
Maks.Zirve Akım |
kapasitans 1kHz (Referans) |
||||
| 10/1000μs | 2ms | 1 kez | 2 kez | |||||||||
| V0.1mA(V) | ACr.ms(V) | DC(D) | Vc(V) | ip(A) | (K) | (J) | (J) | (A) | (A) | (pF) | ||
| MYG2 | 10K11 | 18(16~20) | 11 | 14 | 36 | 5 | 0.05 | 2.1 | 1.5 | 500 | 250 | 16000 |
| 10K14 | 22(19~25) | 14 | 18 | 43 | 2.8 | 2.0 | 11000 | |||||
| 10K17 | 27(24~30) | 17 | 22 | 53 | 3.5 | 2.5 | 8000 | |||||
| 10K20 | 33(29~37) | 20 | 26 | 65 | 4.2 | 3.0 | 6300 | |||||
| 10K25+△ | 39(35~43) | 25 | 31 | 77 | 4.9 | 3.5 | 5200 | |||||
| 10K30+△ | 47(42~52) | 30 | 38 | 93 | 6.3 | 4.5 | 4600 | |||||
| 10K35+△ | 56(50~62) | 35 | 45 | 110 | 7.7 | 5.5 | 3750 | |||||
| 10K40+△ | 68(61~75) | 40 | 56 | 135 | 9.1 | 6.5 | 2800 | |||||
| MYG3 | 10K50+△ | 82(73~91) | 50 | 65 | 135 | 25 | 0,4 | 11.2 | 8.0 | 2500 | 1250 | 2000 |
| 10K60+△ | 100(90~110) | 60 | 85 | 165 | 14.0 | 10.0 | 1700 | |||||
| 10K75+△ | 120(108~132) | 75 | 100 | 200 | 16.8 | 12.0 | 1400 | |||||
| 10K95+△ | 150(135~165) | 95 | 125 | 250 | 22.4 | 16.0 | 1100 | |||||
| 10K115+△ | 180(162~198) | 115 | 150 | 305 | 25.8 | 18.4 | 800 | |||||
| 10K130+△□ | 200(180~220) | 130 | 170 | 340 | 28.0 | 20.0 | 470 | |||||
| 10K140+△□ | 220(198~242) | 140 | 180 | 360 | 32.2 | 23.0 | 4510 | |||||
| 10K150+△□ | 240(216~264) | 150 | 200 | 395 | 35.0 | 25.0 | 385 | |||||
| 10K175+△□ | 270(243~297) | 175 | 225 | 455 | 39.0 | 28.0 | 360 | |||||
| 10K190+△□ | 300(270~330) | 190 | 250 | 505 | 43.0 | 31.0 | 330 | |||||
| 10K210+△□ | 330(297~363) | 210 | 276 | 545 | 48.0 | 34.0 | 330 | |||||
| 10K230+△□ | 360(324~396) | 230 | 300 | 595 | 52.0 | 37,0 | 330 | |||||
| 10K250+△□ | 390(351~429) | 250 | 320 | 650 | 56.0 | 40.0 | 295 | |||||
| 10K275+△□ | 430(387~473) | 275 | 350 | 710 | 63.0 | 45.0 | 250 | |||||
| 10K300+△□ | 470(423~517) | 300 | 385 | 775 | 63.0 | 45.0 | 230 | |||||
| 10K325+△□ | 510(459~561) | 325 | 425 | 840 | 63.0 | 45.0 | 230 | |||||
| 10K340+△□ | 530(477~583) | 340 | 445 | 870 | 63.0 | 45.0 | 230 | |||||
| 10K360+△□ | 560(504~616) | 360 | 470 | 925 | 63.0 | 45.0 | 220 | |||||
| 10K385+△□ | 620(558~682) | 385 | 505 | 1025 | 63.0 | 45.0 | 210 | |||||
| 10K420+△□ | 680(612~748) | 420 | 560 | 1120 | 63.0 | 45.0 | 190 | |||||
| 10K460+△□ | 750(675~825) | 460 | 615 | 1240 | 70.0 | 50.0 | 175 | |||||
| 10K480+△□ | 780(702~858) | 480 | 650 | 1290 | 70.0 | 50.0 | 165 | |||||
| 10K510+△□ | 820(738~902) | 510 | 670 | 1355 | 77.0 | 55.0 | 155 | |||||
| 10K550+△□ | 910(819~1001) | 550 | 745 | 1500 | 84.0 | 60.0 | 130 | |||||
| 10K625+△□ | 1000(900~1100) | 625 | 825 | 1650 | 91.0 | 65.0 | 120 | |||||
| 10K680+△□ | 1100(990~1210) | 680 | 895 | 1815 | 98.0 | 70.0 | 120 | |||||
+=UL 1449 Dosya E321175(S)—Dalgalanma Koruyucu Cihaz □= UL 1449 Dosya E181155(N)-Çizgi boyunca Başvuru△=C—CSA C22.2 Dosya E321175(S) için UL Boyut mm olarak
| Diziler | Parça No. | Dmaks | H | A | Wmaks |
| MYG2 | 10K11 |
14.0
|
18.0
|
7,5±1
|
3.5 |
| 10K14 | 4.0 | ||||
| 10K17 | 4.0 | ||||
| 10K20 | 4.5 | ||||
| 10K25 | 5.0 | ||||
| 10K30 | 5.0 | ||||
| 10K35 | 5.3 | ||||
| 10K40 | 5.0 | ||||
| MYG3 | 10K50 | 5.1 | |||
| 10K60 | 5.1 | ||||
| 10K75 | 5.5 | ||||
| 10K95 | 6.0 | ||||
| 10K115 | 6.0 | ||||
| 10K130 | 5.0 | ||||
| 10K140 | 5.0 | ||||
| 10K150 | 5.2 | ||||
| 10K175 | 5.2 | ||||
| 10K190 | 5.2 | ||||
| 10K210 | 5.5 | ||||
| 10K230 | 5.5 | ||||
| 10K250 | 6.0 | ||||
| 10K275 | 6.5 | ||||
| 10K300 | 6.5 | ||||
| 10K325 | 6.5 | ||||
| 10K340 | 6.7 | ||||
| 10K360 | 7.0 | ||||
| 10K385 | 7.0 | ||||
| 10K420 | 7.5 | ||||
| 10K460 | 7.5 | ||||
| 10K480 | 8.0 | ||||
| 10K510 | 8.0 | ||||
| 10K550 | 8.0 | ||||
| 10K625 | 8.5 | ||||
| 10K680 | 9.0 |
